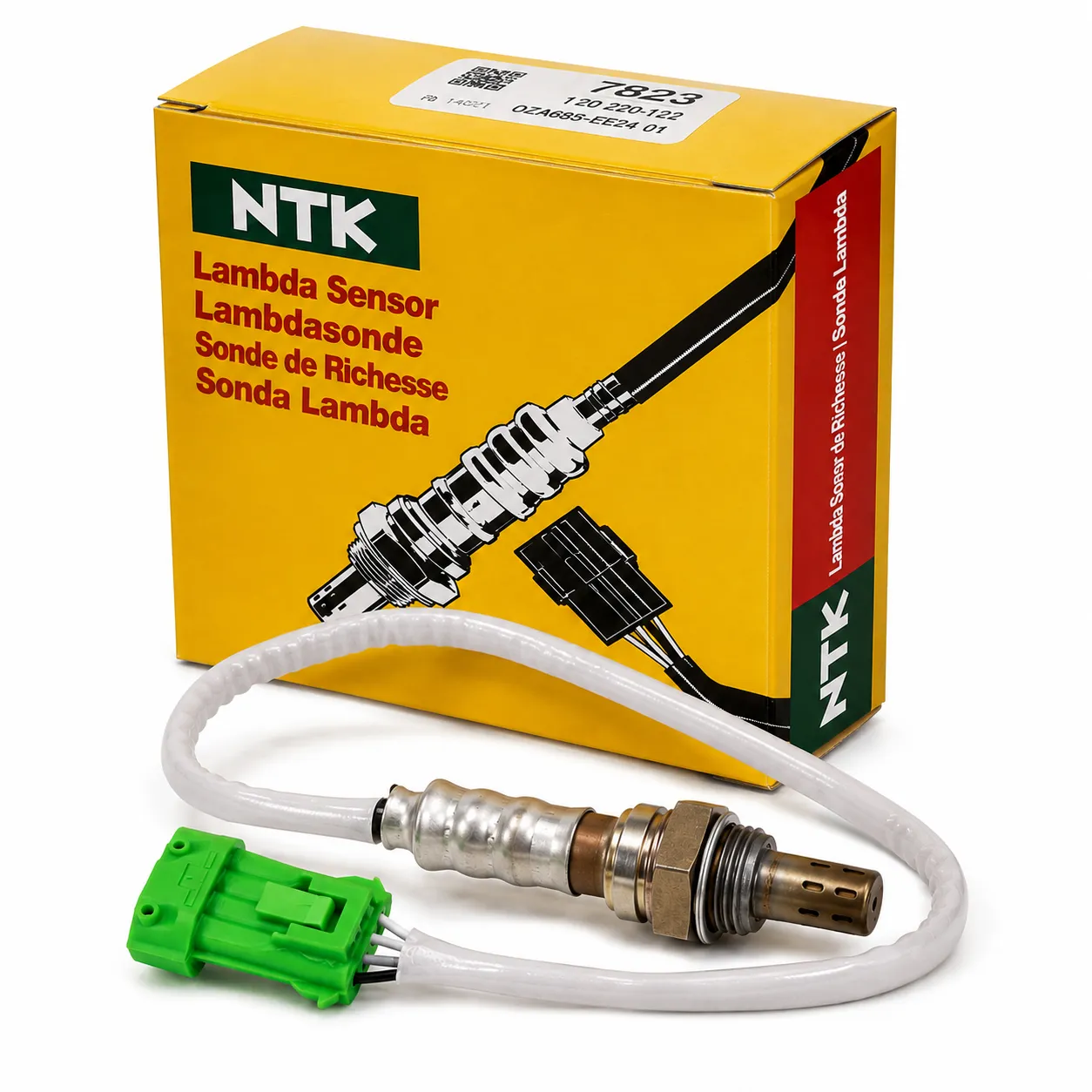

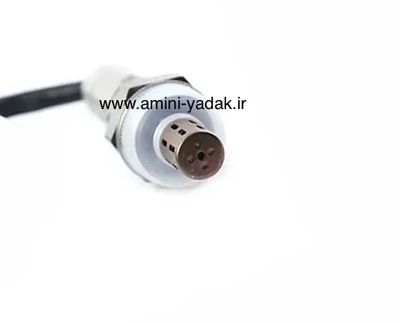

سنسور اکسیژن NTK(ان تی کی) سوکت سبز ساژم سیم کوتاه اصل ژاپن با گارانتی یکساله|مناسب پژو ۲۰۶ و ۴۰۵

مشخصات فنی سنسور اکسیژن NTK سوکت سبز ساژم

سنسور اکسیژن NTK سوکت سبز برای خودروهای مجهز به ECU ساژم (SAGEM) طراحی شده است. این سنسور از نوع سنسور اکسیژن بالایی است و قبل از کاتالیزور قرار می گیرد و اطلاعات مربوط به میزان اکسیژن گازهای خروجی را برای تنظیم نسبت سوخت و هوا در اختیار ECU قرار می دهد.

مشخصه	مقدار
برند	NTK
کشور سازنده	ژاپن
نوع سنسور	سنسور اکسیژن
محل نصب	بالایی، قبل از کاتالیزور
ECU سازگار	SAGEM
رنگ سوکت	سبز
نوع اتصال	سوکت سبز مخصوص ECU ساژم

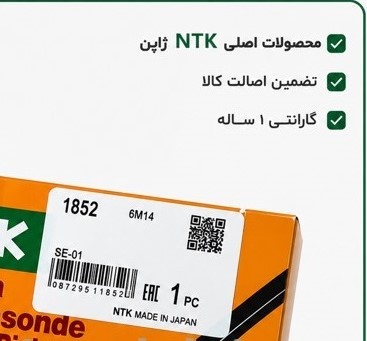

کد محصول	1852
طول سیم	متوسط / کوتاه (30 سانتی متر فقط طول سیم بدون در نظر گرفتن سوکت و خود سنسور)
کاربرد	خودروهای مجهز به ECU ساژم
وضعیت کالا	اصل ژاپن
شناسه اصالت	در صورت ارائه کد اصالت توسط تامین کننده، اطلاعات آن باید با مشخصات قطعه و بسته بندی تطبیق داده شود و حتما از وب سات جامع تجارت ایران وابسته به وزارت صمت استعلام شود.

نکته مهم درباره مشخصات این سنسور

در سنسور اکسیژن ساژم، نوع ECU و سوکت اهمیت بیشتری از نام خودرو دارد. یک مدل خودرو ممکن است در سال های مختلف یا تیپ های متفاوت با ECU دیگری عرضه شده باشد؛ بنابراین صرفا بر اساس مدل خودرو نمی توان این سنسور را انتخاب کرد.

سوکت سبز این محصول برای سیستم ساژم در نظر گرفته شده و نباید آن را صرفا به دلیل شباهت ظاهری با سنسورهای سوکت مشکی زیمنس یا سایر مدل ها جایگزین کرد.

همچنین طول سیم در این مدل به عنوان مدل متوسط / کوتاه (30 سانتی متر فقط طول سیم بدون در نظر گرفتن سوکت و خود سنسور) شناخته می شود و با سنسورهای ساژم سیم بلند که برای محل نصب متفاوت استفاده می شوند یکسان نیست. هنگام تعویض، طول سیم سنسور قبلی و مسیر سیم کشی خودرو نیز باید بررسی شود.

خودروهای سازگار و ECU مناسب

سنسور اکسیژن NTK سوکت سبز ساژم برای خودروهایی مناسب است که از ECU ساژم (SAGEM) و سوکت سبز سازگار با این سنسور استفاده می کنند. در اینجا ملاک اصلی، تطابق ECU و سوکت است؛ بنابراین مدل خودرو به تنهایی برای تایید سازگاری کافی نیست. منابع فنی و اطلاعات کاربردی این سنسور را برای برخی خودروهای دارای سیستم ساژم معرفی کرده اند، اما به دلیل تفاوت ECU، تیپ و سیم کشی در برخی خودروها، مشخصات خودروی مورد نظر باید با سنسور تطبیق داده شود.

[ کاتالوگ رسمی NTK و جدول کاربرد و تطبیق سنسورهای اکسیژن در اینجا میتوانید ببینید]



خودرو	موتور	ECU	محل سنسور	طول سیم	وضعیت سازگاری
پراید صبا	انژکتوری	SAGEM	بالایی، قبل از کاتالیزور	30 سانتی متر	مشروط به تطابق ECU و سوکت
پراید نسیم	انژکتوری	SAGEM	بالایی، قبل از کاتالیزور	30 سانتی متر	مشروط به تطابق ECU و سوکت
پراید 131	انژکتوری	SAGEM	بالایی، قبل از کاتالیزور	30 سانتی متر	مشروط به تطابق ECU و سوکت
پراید 132	انژکتوری	SAGEM	بالایی، قبل از کاتالیزور	30 سانتی متر	مشروط به تطابق ECU و سوکت
پراید 141	انژکتوری	SAGEM	بالایی، قبل از کاتالیزور	30 سانتی متر	مشروط به تطابق ECU و سوکت
پراید 151	انژکتوری	SAGEM	بالایی، قبل از کاتالیزور	30 سانتی متر	مشروط به تطابق ECU و سوکت
پژو 206 تیپ 2	TU3	SAGEM	بالایی، قبل از کاتالیزور	30 سانتی متر	مشروط به تطابق ECU و سوکت
پژو 206 تیپ 3	TU3	SAGEM	بالایی، قبل از کاتالیزور	30 سانتی متر	مشروط به تطابق ECU و سوکت
پژو 206 تیپ 5	TU5	SAGEM	بالایی، قبل از کاتالیزور	30 سانتی متر	مشروط به تطابق ECU و سوکت
پژو 206 تیپ 6	TU5	SAGEM	بالایی، قبل از کاتالیزور	30 سانتی متر	مشروط به تطابق ECU و سوکت
پژو 207	TU5	SAGEM	بالایی، قبل از کاتالیزور	50 سانتی متر	مشروط به تطابق ECU و سوکت
پژو پارس	TU5	SAGEM	بالایی، قبل از کاتالیزور	5 سانتی متر	مشروط به تطابق ECU و سوکت
رانا	TU5	SAGEM	بالایی، قبل از کاتالیزور	30 سانتی متر	مشروط به تطابق ECU و سوکت
پژو 405	XU7	SAGEM	بالایی، قبل از کاتالیزور	30 سانتی متر	مشروط به تطابق ECU و سوکت
سمند	XU7	SAGEM	بالایی، قبل از کاتالیزور	30 سانتی متر	مشروط به تطابق ECU و سوکت
پیکان انژکتوری	OHV	SAGEM	بالایی، قبل از کاتالیزور	30 سانتی متر	مشروط به تطابق ECU و سوکت
پژو RD	XU7	SAGEM	بالایی، قبل از کاتالیزور	30 سانتی متر	مشروط به تطابق ECU و سوکت
نیسان وانت	Z24	SAGEM	بالایی، قبل از کاتالیزور	30 سانتی متر	مشروط به تطابق ECU و سوکت

سنسور ساژم NTK با سوکت سبز در منابع مختلف برای برخی کاربردهای پراید و همچنین 206، رانا، پیکان، RD و نیسان معرفی شده است. با این حال، وجود نام خودرو در فهرست کاربردها به تنهایی برای تایید سازگاری کافی نیست و باید ECU، سوکت و مشخصات سنسور نیز بررسی شوند.

نکته مهم درباره پراید

همه پرایدها الزاما از یک سیستم ECU و یک سنسور اکسیژن استفاده نمی کنند. بنابراین قرار گرفتن نام یک مدل پراید در جدول به معنی سازگاری تمام نمونه های آن مدل نیست. پراید باید ECU ساژم و سوکت سبز متناظر با این سنسور را داشته باشد.

همچنین در برخی خودروها نمونه های سیم کوتاه، متوسط و بلند وجود دارد. تفاوت طول سیم به مسیر سیم کشی مربوط است و نباید باعث شود یک سنسور با ECU یا سوکت متفاوت انتخاب شود. برای نمونه، سنسورهای ساژم در طول های متفاوت عرضه شده اند و طول مناسب باید بر اساس مسیر واقعی سیم کشی خودرو انتخاب شود.

ملاک نهایی انتخاب: ECU ساژم + سوکت سبز + مشخصات فنی سنسور + محل نصب + طول مناسب سیم

چگونه مطمئن شویم این سنسور برای خودروی ما مناسب است؟

برای اطمینان از سازگاری سنسور اکسیژن NTK سوکت سبز ساژم، نباید فقط به مدل خودرو توجه کرد. ECU، سوکت، محل نصب و طول سیم باید با مشخصات سنسور مطابقت داشته باشند. این بررسی به ویژه در خودروهایی که در سال ها یا تیپ های مختلف با ECU متفاوت عرضه شده اند اهمیت دارد.

1. نوع ECU خودرو را بررسی کنید

اولین مرحله، اطمینان از استفاده خودرو از ECU ساژم (SAGEM) است. اگر خودرو دارای ECU دیگری مانند زیمنس باشد، این سنسور انتخاب مناسبی نیست؛ حتی اگر مدل خودرو در فهرست خودروهای سازگار قرار داشته باشد.

2. رنگ و شکل سوکت را تطبیق دهید

سنسور مورد نظر دارای سوکت سبز است. سوکت سنسور جدید باید از نظر شکل، تعداد پایه ها و نحوه اتصال با سوکت سیم کشی خودرو مطابقت داشته باشد.

صرفا سبز بودن سوکت نیز برای تایید نهایی کافی نیست و بهتر است سوکت سنسور قبلی با محصول مقایسه شود.

3. محل نصب سنسور را بررسی کنید

این مدل برای سنسور بالایی، قبل از کاتالیزور کاربرد دارد. اگر خودروی شما به سنسور پایین یا سنسوری در محل دیگری نیاز دارد، نباید این مدل را صرفا به دلیل مشابه بودن سوکت انتخاب کنید.

4. طول سیم را با سنسور قبلی مقایسه کنید

طول سیم این محصول 30 سانتی متر، بدون احتساب سوکت و خود سنسور است. مسیر سیم کشی خودرو باید به گونه ای باشد که این طول برای اتصال ایمن به سوکت کافی باشد.

بلندتر بودن سیم لزوما به معنی بهتر بودن سنسور نیست؛ معیار صحیح، مناسب بودن طول سیم برای مسیر نصب خودرو است.

5. تعداد سیم و مشخصات فنی را بررسی کنید

تعداد سیم ها و مشخصات فنی سنسور باید با سیستم مدیریت موتور خودرو مطابقت داشته باشد. شباهت ظاهری دو سنسور یا یکسان بودن تعداد سیم ها به تنهایی به معنی قابل جایگزینی بودن آنها نیست.

6. سنسور قبلی را با محصول جدید مقایسه کنید

اگر سنسور قبلی روی خودرو وجود دارد، این موارد را با محصول جدید مقایسه کنید:

مورد بررسی	سنسور مورد نظر
ECU	SAGEM
رنگ سوکت	سبز
محل نصب	بالایی، قبل از کاتالیزور
طول سیم	30 سانتی متر بدون سوکت و خود سنسور
برند	NTK
کشور سازنده	ژاپن

تفاوت سنسور اکسیژن ساژم کوتاه و مدل های دیگر

تفاوت اصلی مدل کوتاه با مدل های دیگر در طول سیم و مسیر دسترسی به سوکت خودرو است، نه در اصل وظیفه سنسور. مدل کوتاه برای خودروهایی مناسب است که فاصله سنسور تا محل اتصال سیم کشی کمتر است.

ویژگی	مدل ساژم کوتاه	مدل های سیم متوسط یا بلند
طول سیم	حدود 30 سانتی متر	50 یا بیشتر تا 125 سانتی متر
کاربرد اصلی	مسیر سیم کشی کوتاه	مسیرهای با فاصله بیشتر
عملکرد سنجش	یکسان در صورت تطابق فنی	یکسان در صورت تطابق فنی
مزیت	جلوگیری از اضافه بودن سیم	دسترسی راحت تر به سوکت در مسیرهای طولانی
معیار انتخاب	طول مسیر سیم کشی	طول مسیر سیم کشی

نکته: بلندتر بودن سیم به معنی بهتر بودن سنسور نیست. اگر مدل کوتاه بدون کشیدگی به سوکت خودرو می رسد، استفاده از سیم بلندتر مزیت فنی خاصی ایجاد نمی کند. در مقابل، استفاده از سیم کوتاه برای مسیری که به طول بیشتری نیاز دارد می تواند باعث کشیدگی یا قرارگیری نامناسب سیم در نزدیکی قطعات داغ شود.

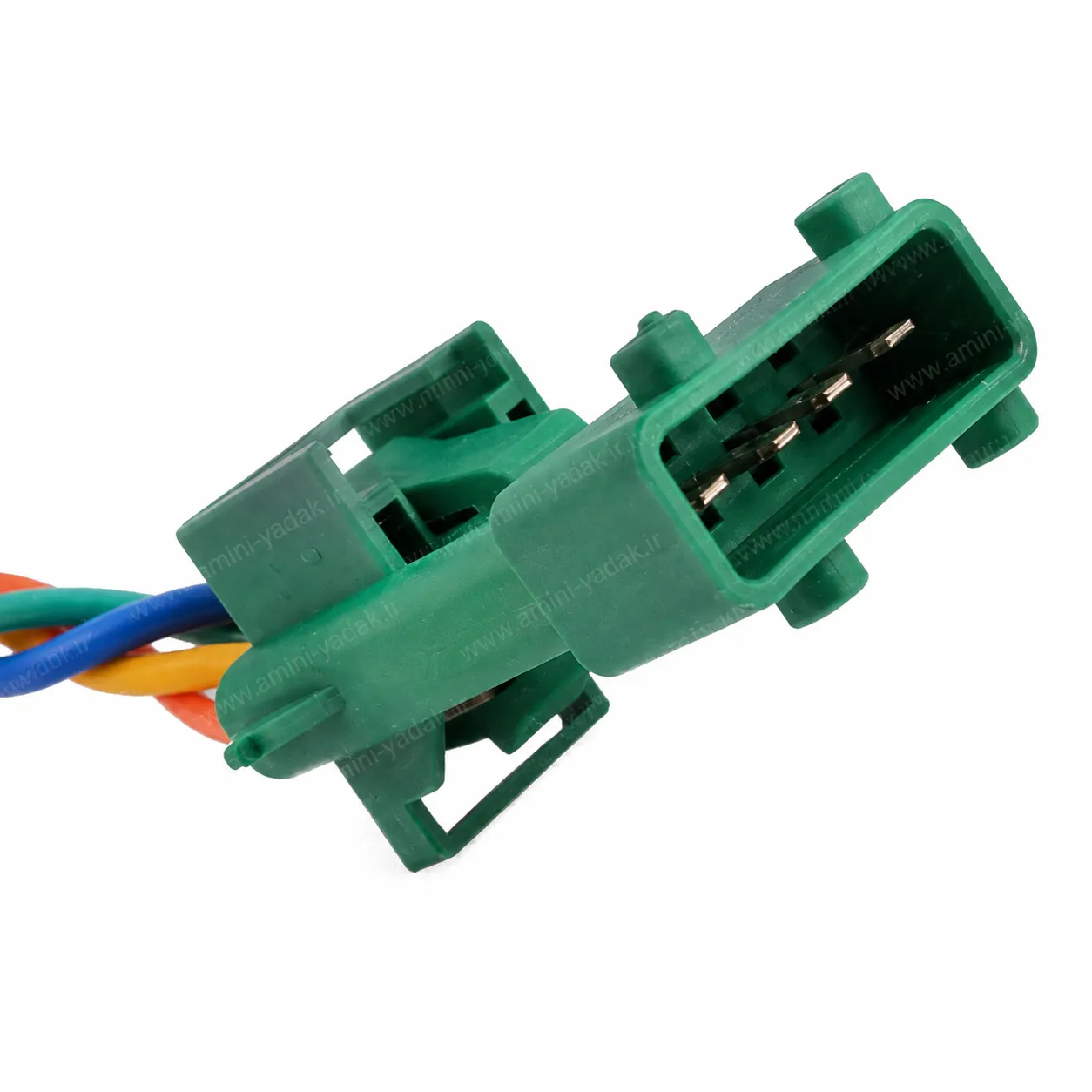

سوکت سبز ساژم چیست؟

سوکت سبز ساژم به نوعی از اتصال سنسور اکسیژن در برخی سیستم های مدیریت موتور SAGEM اشاره دارد. رنگ و شکل این سوکت برای تشخیص ظاهری مدل سنسور کاربرد دارد و کمک می کند سنسور مناسب با سیم کشی خودرو از مدل های مشابه مانند سوکت زیمنس تفکیک شود.

با این حال، رنگ سبز به تنهایی معیار قطعی سازگاری نیست. برای انتخاب صحیح باید نوع ECU، شکل سوکت، تعداد سیم، محل نصب و مشخصات فنی سنسور نیز با خودرو مطابقت داشته باشد.

در این محصول، عبارت «سوکت سبز ساژم» یعنی سنسور NTK با اتصالی متناسب با کاربردهای مربوط به سیستم SAGEM، نه اینکه هر خودروی دارای سوکت سبز الزاما به همین سنسور نیاز داشته باشد.

سنسور اکسیژن بالایی است یا پایینی؟

این مدل سنسور اکسیژن بالایی است و در مسیر اگزوز قبل از کاتالیزور نصب می شود. وظیفه سنسور بالایی، اندازه گیری میزان اکسیژن گازهای خروجی و ارسال اطلاعات به ECU برای اصلاح نسبت سوخت و هوا است.

سنسور پایینی بعد از کاتالیزور قرار می گیرد و کاربرد متفاوتی دارد؛ بنابراین نمی توان سنسور بالایی را صرفا به دلیل یکسان بودن سوکت با مدل پایینی جایگزین کرد.

برای این محصول، محل نصب صحیح: بالایی، قبل از کاتالیزور است.

آیا می توان سنسور NTK را جایگزین Bosch کرد؟

بله، در برخی کاربردها سنسور NTK می تواند جایگزین Bosch باشد؛ اما این جایگزینی فقط زمانی صحیح است که مدل NTK برای همان خودرو و همان کاربرد، معادل فنی سنسور Bosch باشد. صرفا یکسان بودن تعداد سیم، شکل ظاهری یا رزوه برای جایگزینی کافی نیست.

خود NTK در کاتالوگ های رسمی خود جدول Cross Reference برای تطبیق شماره فنی برخی سنسورهای Bosch و NTK ارائه کرده است. برای بررسی تطبیق باید شماره فنی و کاربرد دقیق سنسور مورد نظر بررسی شود.

[کاتالوگ رسمی NTK و بخش Cross Reference سنسورهای اکسیژن را در اینجا قرار ببینید]

چه زمانی NTK جایگزین مناسبی برای Bosch است؟

باید این موارد با سنسور اصلی خودرو مطابقت داشته باشند:

• شماره فنی یا معادل معتبر سنسور
• نوع سنسور و تکنولوژی اندازه گیری
• تعداد سیم
• مدار و مشخصات گرمکن
• نوع و شکل سوکت
• رزوه و ابعاد نصب
• محل نصب، بالایی یا پایینی
• طول سیم
• سازگاری با ECU و سیستم مدیریت موتور

برای مثال، در جداول رسمی تطبیق NTK، برخی شماره های فنی Bosch با شماره های فنی مشخصی از NTK تطبیق داده شده اند؛ بنابراین مفهوم «جایگزین» باید بر اساس شماره فنی و کاربرد مشخص بررسی شود، نه صرفا برند.

آیا می توان سنسور Bosch را با NTK یونیورسال جایگزین کرد؟

توصیه نمی شود مگر اینکه مشخصات الکتریکی و کاربردی آن دقیقاً تایید شده باشد. سنسورهای دارای سوکت اختصاصی معمولا انتخاب مطمئن تری هستند، زیرا اتصال، سیم کشی و مشخصات مورد نیاز خودرو از قبل در طراحی قطعه لحاظ شده است.

حتی در محصولات NTK نیز مدل های مختلف از نظر طول سیم، نوع سوکت، تعداد سیم و مشخصات فنی متفاوت هستند. با این حال، طول سیم به تنهایی معیار تعیین کننده جایگزینی نیست و باید نوع سنسور، عنصر اندازه گیری، مدار گرمکن و کانکتور نیز با کاربرد خودرو مطابقت داشته باشند.

NTK اعلام کرده است که در بخشی از محصولات خود طول سیم ها استاندارد شده و در برخی کاربردها ممکن است طول سیم سنسور جدید از قطعه قبلی بیشتر باشد؛ بنابراین برای انتخاب یا جایگزینی، شماره فنی و مشخصات کامل قطعه باید ملاک قرار گیرد.

[توضیحات رسمی NTK درباره استاندارد سازی طول سیم سنسورهای اکسیژن را در این لینک ببینید]

آیا کیفیت NTK و Bosch قابل مقایسه است؟

هر دو برند از تولیدکنندگان شناخته شده سنسورهای خودرویی هستند و نمی توان صرفا بر اساس نام برند گفت یکی همیشه جایگزین دیگری است. ملاک اصلی، تطابق مدل با مشخصات خودرو است.

حتی ممکن است یک شماره فنی Bosch با یک یا چند شماره فنی NTK تطبیق داده شود؛ بنابراین انتخاب باید بر اساس شماره فنی و کاربرد دقیق انجام شود. جدول های Cross Reference رسمی NTK نمونه هایی از این تطبیق را ارائه می کنند.

[جدول رسمی Cross Reference سنسورهای NTK در این لینک ببینید]

برای سنسور NTK سوکت سبز ساژم این موضوع چگونه است؟

در مورد این محصول، نمی توان گفت هر سنسور Bosch با مشخصات ظاهری مشابه قابل جایگزینی با آن است. این سنسور برای کاربرد مشخص SAGEM با سوکت سبز معرفی شده و انتخاب آن باید بر اساس سازگاری خودرو، ECU، محل نصب و مشخصات فنی انجام شود.

بنابراین اگر سنسور فعلی خودرو Bosch است، نام Bosch به تنهایی دلیل رد یا تایید NTK نیست. ابتدا باید شماره فنی Bosch و مشخصات سنسور با مدل NTK مورد نظر تطبیق داده شود.

جمع بندی

NTK می تواند جایگزین Bosch باشد، اما نه به صورت عمومی و بدون تطبیق. اگر شماره فنی، نوع سنسور، مشخصات الکتریکی، سوکت، محل نصب و کاربرد خودرو مطابقت داشته باشند، جایگزینی می تواند کاملا منطقی باشد. در غیر این صورت، حتی یک سنسور NTK اصل نیز ممکن است برای خودروی مورد نظر مناسب نباشد.

برای ECU ساژم نیز نمی توان صرفا بر اساس کشور سازنده ECU یا نام برند، یک سنسور را بهترین گزینه دانست. انتخاب صحیح باید بر اساس شماره فنی، کاربرد خودرو، نوع سنسور، مشخصات الکتریکی، سوکت و محل نصب انجام شود.

در انتهای همین صفحه می توانید مدل های Bosch ساژم را هم ببینید.

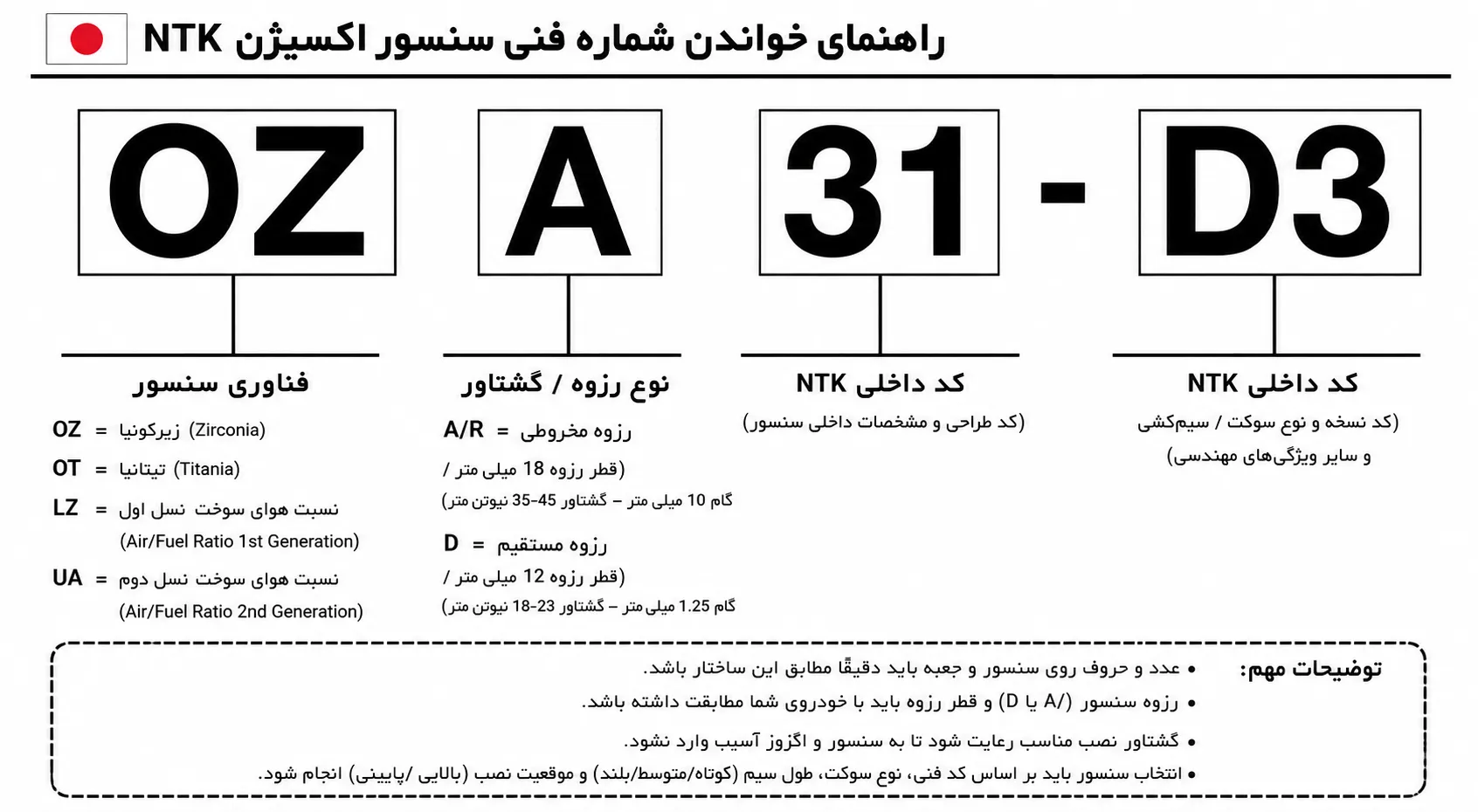

تشریح دقیق کد فنی سنسور اکسیژن NTK ژاپن به صورت تصویری

طبق صفحه 5 از کاتالوگ اصلی NTK ژاپن، ساختار اطلاعات و کدهای فنی سنسور را می توان برای تطبیق محصول بررسی کرد.





علائم خرابی سنسور اکسیژن

خرابی سنسور اکسیژن می تواند باعث اختلال در تنظیم نسبت سوخت و هوا شود و معمولا با تغییر در مصرف سوخت یا عملکرد موتور خودش را نشان می دهد. با این حال، هیچ کدام از این علائم به تنهایی خرابی سنسور را قطعی نمی کند.

افزایش مصرف سوخت

یکی از رایج ترین نشانه ها، افزایش مصرف سوخت است. اگر سنسور اطلاعات دقیقی از میزان اکسیژن گازهای خروجی به ECU ارسال نکند، تنظیم مخلوط سوخت و هوا می تواند از حالت مناسب خارج شود.

روشن شدن چراغ چک

خرابی سنسور یا مدار آن ممکن است باعث ثبت خطا در ECU و روشن شدن چراغ چک شود. البته روشن شدن چراغ چک به تنهایی به معنی خرابی خود سنسور نیست و باید کد خطا و وضعیت مدار بررسی شود.

ریپ زدن و مکث هنگام شتاب گیری

اختلال در سیگنال سنسور می تواند باعث تنظیم نامناسب سوخت شود. در نتیجه خودرو ممکن است هنگام گاز دادن دچار مکث، کپ کردن یا ریپ زدن شود.

نوسان دور موتور و بد کار کردن درجا

ضعف یا عملکرد نادرست سنسور ممکن است با لرزش موتور، نوسان دور آرام یا کارکرد نامنظم موتور همراه باشد. البته این علائم می توانند از مشکلات دیگری در سیستم موتور نیز ایجاد شوند.

کاهش شتاب و توان موتور

وقتی اطلاعات ارسال شده به ECU دقیق نباشد، اصلاح نسبت سوخت و هوا نیز می تواند به درستی انجام نشود. این وضعیت ممکن است خود را به شکل کاهش شتاب، افت توان یا پاسخ ضعیف موتور نشان دهد.

بوی غیرعادی دود اگزوز

در صورت غنی شدن بیش از حد مخلوط سوخت و هوا، ممکن است بوی خام سوزی یا بوی غیرعادی از اگزوز احساس شود. افزایش آلایندگی نیز می تواند یکی از پیامدهای عملکرد نادرست سنسور باشد.

دود تیره از اگزوز

اگر خرابی سنسور باعث ارسال اطلاعات نادرست و افزایش بیش از حد سوخت شود، ممکن است احتراق ناقص و دود تیره ایجاد شود. ادامه این وضعیت می تواند فشار بیشتری به سیستم آلایندگی و کاتالیزور وارد کند.

سخت روشن شدن یا خاموش شدن موتور

در برخی موارد، اختلال شدید در تنظیم سوخت می تواند با سخت روشن شدن موتور، خاموش شدن در دور آرام یا واکنش نامناسب هنگام تغییر وضعیت موتور همراه باشد.

آیا این علائم خرابی سنسور را قطعی می کنند؟

خیر. علائمی مانند افزایش مصرف سوخت، ریپ زدن، کاهش شتاب و روشن شدن چراغ چک می توانند از خرابی شمع و سیستم جرقه، انژکتورها، نشتی هوا، مشکلات سیم کشی، سوکت، مدار گرمکن یا سایر ایرادات موتور نیز ایجاد شوند.

بنابراین برای تشخیص دقیق، علاوه بر بررسی علائم باید کدهای خطای ECU، سوکت و سیم کشی، مدار گرمکن و عملکرد خود سنسور بررسی شود.

نکته مهم برای سنسور NTK سوکت سبز ساژم

در این محصول، صرف مشاهده علائم بالا نباید مستقیما به تعویض سنسور NTK منجر شود. ابتدا باید مشخص شود ایراد واقعا از سنسور اکسیژن یا مدار آن است و سپس مدل سنسور، سوکت سبز ساژم و مشخصات آن با خودروی مورد نظر تطبیق داده شود.

نکته اصلی: تشخیص خرابی سنسور اکسیژن با تشخیص مناسب بودن سنسور برای خودرو دو موضوع متفاوت است؛ ابتدا خرابی باید تایید شود و سپس سنسور صحیح انتخاب شود.

روش بررسی و تست سنسور اکسیژن

برای تشخیص خرابی سنسور اکسیژن بهتر است قبل از تعویض قطعه، ابتدا عملکرد سنسور، مدار گرمکن، سیم کشی و سیگنال ارسالی به ECU بررسی شود. تست با دیاگ دقیق ترین روش است، اما برای بررسی اولیه می توان از مولتی متر نیز استفاده کرد.

تست سنسور اکسیژن با دیاگ

پس از گرم شدن کامل موتور، داده زنده سنسور اکسیژن را بررسی کنید. در سنسورهای زیرکونیوم معمولی، سیگنال سنسور بالایی باید متناسب با تغییرات مخلوط سوخت و هوا تغییر کند و ثابت نماند.

اگر سیگنال برای مدت طولانی ثابت باشد، واکنش آن بسیار کند شود یا با تغییر شرایط موتور تغییر محسوسی نداشته باشد، باید سنسور، مدار گرمکن، سیم کشی و وضعیت موتور بررسی شوند.

تست سنسور با مولتی متر

برای بررسی اولیه، مولتی متر را روی ولتاژ DC قرار دهید و پس از رسیدن موتور به دمای کاری، سیم سیگنال سنسور را اندازه گیری کنید. در سنسورهای زیرکونیوم معمولی، تغییر ولتاژ بین حدود 0.1 تا 0.9 ولت می تواند نشانه فعالیت سنسور باشد.

با این حال، یک عدد ثابت یا خارج از محدوده به تنهایی برای تشخیص خرابی کافی نیست و باید نوع سنسور و مشخصات فنی همان مدل نیز در نظر گرفته شود.

تست مدار گرمکن سنسور

در سنسورهای چهار سیمه، دو سیم مربوط به مدار گرمکن هستند. با جدا کردن سوکت می توان مقاومت مدار گرمکن را با اهم متر بررسی کرد. مقدار صحیح مقاومت به مدل سنسور بستگی دارد و نباید یک عدد ثابت را برای تمام سنسورها در نظر گرفت.

اگر مدار گرمکن قطع باشد و مولتی متر مقاومت بی نهایت نشان دهد، احتمال خرابی گرمکن وجود دارد. در کنار آن باید تغذیه، فیوز و سیم کشی سمت خودرو نیز بررسی شود.

بررسی سوکت و سیم کشی

قبل از تعویض سنسور، سیم ها را از نظر قطعی، سوختگی، ذوب شدن روکش و آسیب ناشی از حرارت اگزوز بررسی کنید. پایه های سوکت نیز نباید شل، سولفاته یا آلوده باشند.

در سنسور NTK سوکت سبز ساژم، تطابق صحیح سوکت و سلامت اتصالات اهمیت زیادی دارد؛ زیرا مشکل اتصال می تواند علائمی مشابه خرابی خود سنسور ایجاد کند.

بررسی عملکرد سنسور در موتور گرم

سنسور اکسیژن برای عملکرد صحیح باید به دمای کاری برسد. بنابراین تست بلافاصله پس از روشن کردن خودرو نمی تواند معیار مناسبی برای قضاوت درباره عملکرد سنسور باشد.

پس از گرم شدن موتور، رفتار سیگنال را در دور آرام و هنگام تغییر دور موتور بررسی کنید. سنسور سالم باید نسبت به تغییرات مخلوط سوخت و هوا واکنش نشان دهد.

آیا ثابت بودن ولتاژ به معنی خرابی سنسور است؟

خیر. ثابت بودن سیگنال می تواند از خرابی خود سنسور، مدار گرمکن، سیم کشی، سوکت یا مشکلات سیستم سوخت رسانی و موتور ناشی شود.

به همین دلیل نباید فقط بر اساس یک عدد ولتاژ یا یک کد خطا اقدام به تعویض سنسور کرد.

نکته مهم درباره نوع سنسور

محدوده ولتاژ حدود 0.1 تا 0.9 ولت مربوط به سنسورهای اکسیژن زیرکونیوم معمولی است و نباید همین روش را بدون توجه به نوع سنسور برای تمام مدل ها استفاده کرد. سنسورهای AFR و وایدبند ساختار و روش اندازه گیری متفاوتی دارند.

جمع بندی

برای تشخیص دقیق سنسور اکسیژن، این موارد را به ترتیب بررسی کنید:

• کدهای خطای ECU و داده های زنده
• عملکرد سنسور پس از گرم شدن موتور
• سیگنال خروجی سنسور
• مدار گرمکن
• سوکت و سیم کشی
• وضعیت سیستم سوخت رسانی و عملکرد موتور

در مورد سنسور NTK سوکت سبز ساژم نیز صرف روشن شدن چراغ چک یا مشاهده یک ولتاژ غیرعادی برای اثبات خرابی کافی نیست. ابتدا باید مشخص شود ایراد از خود سنسور است یا از مدار و شرایط عملکرد موتور.

نکات نصب و تعویض سنسور اکسیژن

نصب سنسور اکسیژن فقط به باز کردن سنسور قدیمی و بستن قطعه جدید محدود نمی شود. انتخاب سنسور صحیح، رعایت ترتیب نصب، جلوگیری از آسیب به سرامیک و سیم کشی و بستن سنسور با گشتاور مناسب، مستقیما بر عملکرد و دوام آن اثر دارد.

قبل از تعویض سنسور اکسیژن

ابتدا مطمئن شوید سنسور جدید از نظر نوع سنسور، تعداد سیم، سوکت، طول سیم، محل نصب و مشخصات فنی با خودروی شما مطابقت دارد. صرفا مشابه بودن ظاهر سنسور یا تعداد سیم ها برای انتخاب قطعه کافی نیست.

قبل از شروع کار، موتور و مجموعه اگزوز را به اندازه کافی خنک کنید. سنسور اکسیژن در مسیر اگزوز قرار دارد و هنگام کار دمای بسیار بالایی دارد. عملیات باز کردن و تعویض نیز باید با رعایت نکات ایمنی انجام شود.

هنگام باز کردن سنسور قدیمی

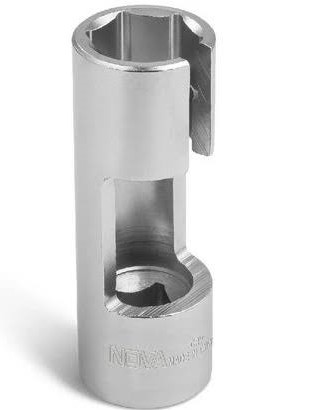

برای باز کردن سنسور بهتر است از آچار یا بکس مخصوص سنسور اکسیژن استفاده شود. این ابزار احتمال آسیب به سیم و سوکت را کاهش می دهد. اگر سنسور به دلیل حرارت و رسوبات به رزوه گیر کرده باشد، استفاده از روان کننده مناسب روی محل رزوه می تواند به باز شدن آن کمک کند.

هنگام باز کردن، رزوه محل نصب را نیز بررسی کنید. آسیب دیدن رزوه منیفولد یا لوله اگزوز می تواند باعث ایجاد مشکل در نصب سنسور جدید شود.





نکات مهم هنگام نصب سنسور جدید

قبل از بستن سنسور، رزوه و محل نصب را بررسی کنید و سنسور را ابتدا با دست داخل رزوه قرار دهید. اگر سنسور به صورت صحیح در رزوه قرار گرفته باشد، بدون فشار غیرعادی شروع به بسته شدن می کند. سپس با ابزار مناسب آن را تا گشتاور تعیین شده توسط سازنده سفت کنید.

در سنسورهای NTK، مقدار گشتاور بر اساس اندازه رزوه تعیین می شود. برای رزوه 18 میلی متری، گشتاور 35 تا 45 نیوتن متر و برای رزوه 12 میلی متری، 18 تا 23 نیوتن متر اعلام شده است. در صورت وجود دستورالعمل اختصاصی خودرو یا سنسور، همان مشخصات باید ملاک قرار گیرد.

آیا باید روی رزوه سنسور گریس یا ضدگیر استفاده کرد؟

اگر سنسور جدید از قبل روی رزوه خود ماده ضدگیر مناسب داشته باشد، نباید مقدار بیشتری از آن اضافه شود. در غیر این صورت، استفاده از ضدگیر مناسب رزوه سنسور اکسیژن می تواند باز کردن سنسور در سرویس بعدی را آسان تر کند.

ماده ضدگیر نباید با قسمت حساس یا سر سنسور تماس پیدا کند؛ زیرا آلودگی این قسمت می تواند عملکرد سنسور را مختل کند.

[طبق اعلام نظر قطعی منبع رسمی سنسور اکسیژن NTK]

از تماس روغن و مواد شیمیایی با سر سنسور جلوگیری کنید

قسمت سرامیکی و عنصر اندازه گیری سنسور حساس است. هنگام نصب نباید نوک سنسور با روغن، گریس، مواد شوینده یا آلودگی های مختلف تماس پیدا کند. همچنین برای تمیز کردن قسمت حساس سنسور نباید از مواد نامناسب استفاده شود.

سیم سنسور را چگونه قرار دهیم؟

پس از نصب، سیم نباید تحت کشش قرار داشته باشد و نباید با منیفولد، لوله اگزوز، قطعات متحرک یا قسمت های بسیار داغ موتور تماس پیدا کند. مسیر سیم باید تا حد امکان مطابق مسیر اصلی سیم کشی خودرو قرار گیرد تا در اثر حرارت، لرزش یا برخورد آسیب نبیند.

به سرامیک سنسور ضربه نزنید

سنسور اکسیژن دارای عنصر سرامیکی حساس است و ضربه می تواند باعث ترک یا شکستگی آن شود. بنابراین هنگام نصب یا باز کردن سنسور نباید با آچار یا ابزار دیگر به بدنه و قسمت حساس آن ضربه وارد شود.

پس از نصب سنسور اکسیژن

پس از بستن سنسور، اتصال سوکت را بررسی کنید و مطمئن شوید قفل کانکتور به درستی درگیر شده است. سپس مسیر سیم را بررسی کنید تا امکان سوختن، کشیده شدن یا گیر کردن آن وجود نداشته باشد.

اگر پیش از تعویض، خطای مربوط به سنسور اکسیژن در ECU ثبت شده باشد، پس از اطمینان از نصب صحیح می توان با دستگاه دیاگ خطا را بررسی و در صورت نیاز پاک کرد. سپس عملکرد موتور و بازگشت احتمالی چراغ چک باید کنترل شود.

مهم ترین اشتباهات هنگام تعویض سنسور اکسیژن

• انتخاب سنسور فقط بر اساس ظاهر یا تعداد سیم
• استفاده از سنسور نامتناسب با ECU
• آسیب زدن به سرامیک هنگام نصب
• تماس روغن یا مواد شیمیایی با قسمت حساس سنسور
• استفاده بیش از حد یا نامناسب از ضدگیر
• سفت کردن سنسور بدون رعایت گشتاور
• قرار دادن سیم در نزدیکی قسمت های بسیار داغ
• کشیدن یا پیچاندن سیم هنگام نصب
• آسیب زدن به رزوه محل نصب
• تعویض سنسور بدون بررسی سوکت و سیم کشی

در مورد سنسور NTK سوکت سبز ساژم نیز مهم ترین نکته این است که قبل از نصب، تطابق سوکت، ECU، طول سیم، محل نصب و مشخصات سنسور با خودرو بررسی شود. حتی یک سنسور NTK اصل نیز در صورت انتخاب مدل اشتباه، قطعه مناسبی برای خودرو نخواهد بود.

سوالات متداول:

آیا سنسور NTK سوکت سبز ساژم برای تمام خودروهای دارای ECU ساژم مناسب است؟

خیر. وجود ECU ساژم به تنهایی برای انتخاب این سنسور کافی نیست. نوع خودرو، موتور، شکل و رنگ سوکت، تعداد سیم، طول سیم، محل نصب و مشخصات فنی سنسور نیز باید مطابقت داشته باشد.

منظور از ساژم در سنسور اکسیژن چیست؟

ساژم به نوع سیستم مدیریت موتور و ECU خودرو اشاره دارد. بنابراین سنسور NTK ساژم، سنسوری است که برای کاربردهای سازگار با سیستم ساژم طراحی شده است. ساژم نام برند سنسور نیست و NTK سازنده سنسور است.

سوکت سبز چه نقشی در انتخاب سنسور دارد؟

سوکت سبز یکی از مهم ترین مشخصات شناسایی این سنسور است و باید با سوکت سیم کشی خودرو مطابقت داشته باشد. شباهت ظاهری سوکت به تنهایی کافی نیست و مشخصات فنی و کاربرد سنسور نیز باید بررسی شود.

آیا سنسور NTK سوکت سبز ساژم برای پراید مناسب است؟

در برخی مدل ها و تیپ های پراید که از سیستم ساژم و مشخصات سازگار استفاده می کنند، این سنسور قابل استفاده است؛ اما انتخاب آن باید بر اساس مدل خودرو، ECU، سوکت و مشخصات سنسور انجام شود. بنابراین صرفا نام پراید برای تایید سازگاری کافی نیست.

آیا این سنسور برای پژو 206 مناسب است؟

در برخی نسخه های پژو 206 که از ECU و سیم کشی سازگار با سنسور ساژم استفاده می کنند، امکان استفاده وجود دارد. نوع ECU و سوکت خودرو باید قبل از خرید با مشخصات سنسور تطبیق داده شود.

آیا سنسور ساژم کوتاه با مدل های سیم بلند تفاوت دارد؟

بله. تفاوت اصلی در طول سیم و مسیر دسترسی به سوکت خودرو است. طول سیم باید متناسب با مسیر نصب باشد و نمی توان صرفا به دلیل یکسان بودن سوکت، هر طول سیمی را جایگزین مدل دیگر کرد.

آیا می توان سنسور NTK ساژم را با سنسور Bosch جایگزین کرد؟

در برخی کاربردها بله، اما جایگزینی باید بر اساس شماره فنی و تطابق کامل مشخصات انجام شود. تعداد سیم یا شباهت سوکت به تنهایی برای تایید جایگزینی کافی نیست. نوع سنسور، مشخصات گرمکن، محل نصب و سازگاری با ECU نیز باید یکسان یا معادل تایید شده باشد.

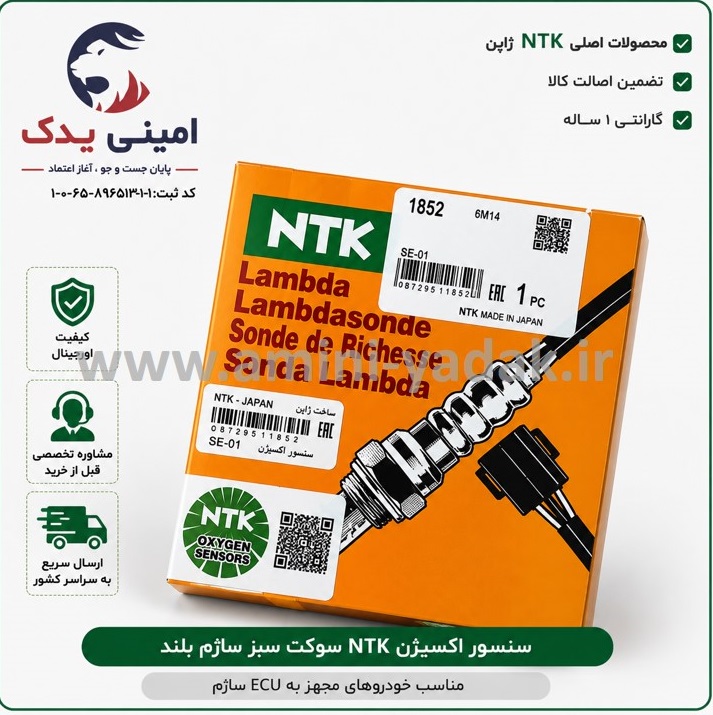

آیا سنسور NTK اصل ژاپن است؟

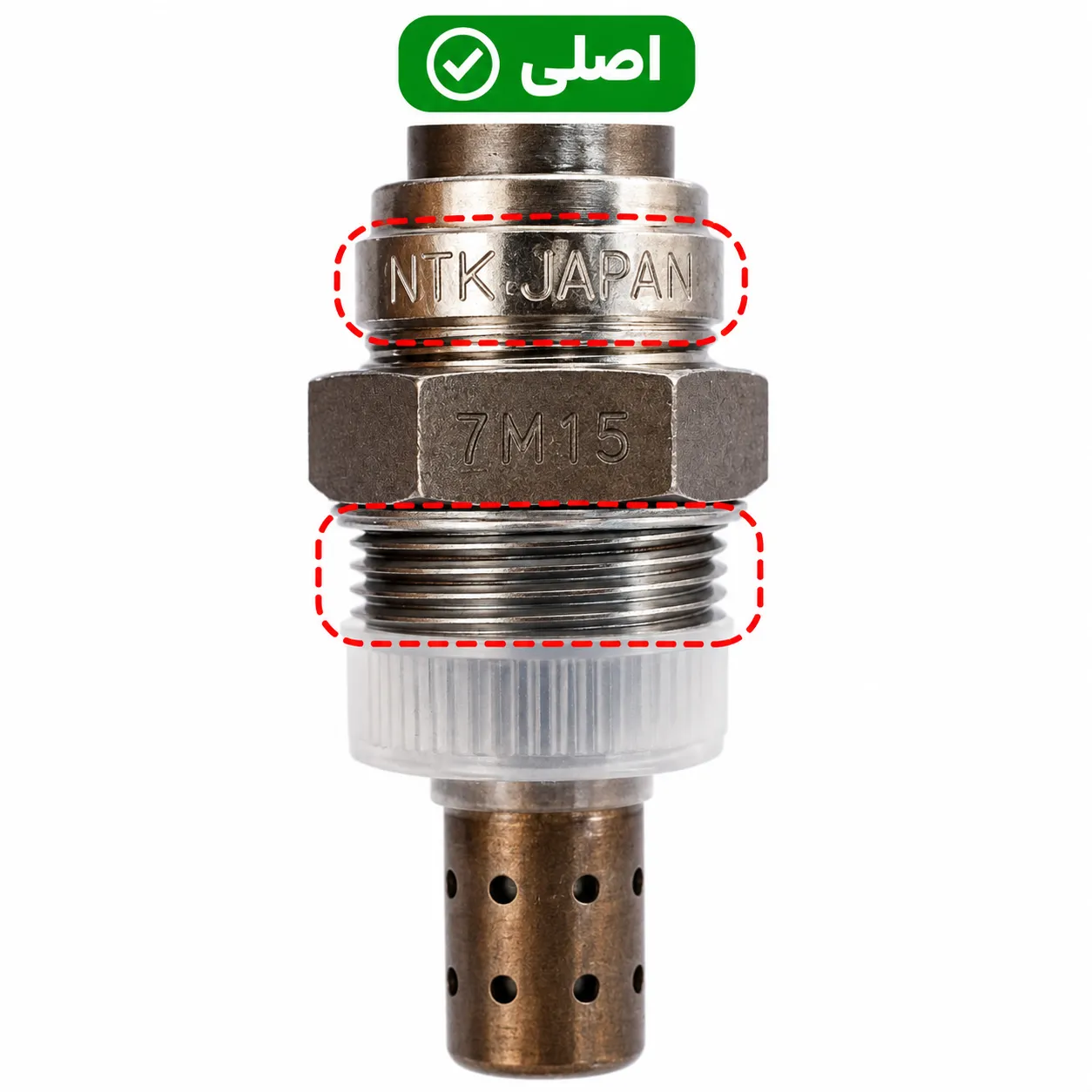

اصالت کالا باید با بررسی مجموعه ای از مشخصات مانند نوشته های روی سنسور، کیفیت ساخت، بسته بندی، کد فنی و تطابق مشخصات محصول بررسی شود. هیچ نشانه ظاهری واحدی به تنهایی نمی تواند اصالت سنسور را اثبات کند.

آیا NTK نسبت به سنسورهای متفرقه انتخاب بهتری است؟

NTK یک برند تخصصی در زمینه سنسورهای خودرویی است و محصولات آن بر اساس کاربرد و مشخصات فنی مشخص تولید می شوند. با این حال، اصل بودن برند به تنهایی کافی نیست و انتخاب مدل صحیح و سازگار با خودرو اهمیت بیشتری دارد.

علائم خرابی سنسور اکسیژن چیست؟

افزایش مصرف سوخت، روشن شدن چراغ چک، بد کار کردن موتور، کاهش شتاب، مکث هنگام گاز دادن، نوسان دور موتور و افزایش آلایندگی از علائم احتمالی خرابی یا عملکرد نادرست سنسور هستند. این علائم ممکن است دلایل دیگری نیز داشته باشند و برای تشخیص قطعی باید سنسور، سیم کشی و کدهای خطا بررسی شوند.

آیا روشن شدن چراغ چک به معنی خرابی قطعی سنسور اکسیژن است؟

خیر. چراغ چک می تواند به دلایل مختلفی روشن شود. حتی در صورت ثبت خطای مرتبط با سنسور اکسیژن، ابتدا باید خود سنسور، سوکت، سیم کشی، مدار گرمکن و شرایط عملکرد موتور بررسی شوند.

چگونه مطمئن شویم این سنسور برای خودروی ما مناسب است؟

قبل از خرید باید نوع ECU، رنگ و شکل سوکت، مدل و موتور خودرو، تعداد سیم، طول سیم، محل نصب و شماره فنی سنسور بررسی شود. بهترین روش، تطبیق همزمان این مشخصات است و نباید فقط بر اساس نام خودرو یا رنگ سوکت تصمیم گرفت.

آیا می توان فقط با تعویض سوکت، یک سنسور دیگر را جایگزین کرد؟

خیر، توصیه نمی شود. تغییر سوکت به تنهایی سازگاری سنسور را تضمین نمی کند و مشخصات الکتریکی، نوع سنسور، مدار گرمکن و سازگاری آن با ECU نیز باید مطابقت داشته باشد.

آیا این سنسور بالایی است یا پایینی؟

محل نصب باید بر اساس کاربرد خودرو و شماره فنی سنسور مشخص شود. سنسور بالایی قبل از کاتالیزور و سنسور پایینی بعد از کاتالیزور قرار می گیرد و این دو را نباید صرفا بر اساس ظاهر یا تعداد سیم با یکدیگر جایگزین کرد.

برای این محصول، محل نصب صحیح: بالایی، قبل از کاتالیزور است.

آیا طول سیم سنسور روی عملکرد آن تاثیر دارد؟

طول سیم به خودی خود مشخص کننده کیفیت یا دقت سنسور نیست؛ اما باید برای مسیر سیم کشی خودرو مناسب باشد. کوتاه بودن سیم می تواند مانع نصب صحیح شود و طول نامناسب نیز ممکن است باعث قرار گرفتن سیم در نزدیکی حرارت یا قطعات متحرک شود.

هنگام تعویض سنسور اکسیژن چه نکته ای مهم تر است؟

مهم ترین نکته، انتخاب مدل صحیح قبل از نصب است. پس از آن باید به رزوه، گشتاور بستن، مسیر سیم، اتصال صحیح سوکت و جلوگیری از تماس قسمت حساس سنسور با روغن، گریس و آلودگی توجه شود.

آیا خرابی سیم کشی می تواند مانند خرابی سنسور اکسیژن عمل کند؟

بله. قطعی سیم، اتصال نامناسب سوکت، آسیب عایق، مشکل مدار گرمکن یا اتصال ضعیف می تواند باعث ثبت خطا و عملکرد نادرست سیستم شود. بنابراین در صورت مشاهده علائم خرابی، تعویض فوری سنسور بدون بررسی سیم کشی همیشه روش درستی نیست.

آیا یک سنسور NTK اصل می تواند برای خودروی نامناسب استفاده شود؟

خیر. اصل بودن سنسور به معنی سازگاری آن با تمام خودروها نیست. هر سنسور برای کاربرد و مشخصات فنی مشخصی تولید می شود و باید مدل مناسب خودرو، ECU و محل نصب انتخاب شود.



مقالات مرتبط
📖 راهنمای کامل علائم خرابی سنسور اکسیژن
📖 سنسور اکسیژن چیست و چه نقشی در سیستم سوخت‌رسانی دارد؟
